3 Minute/n Lesedauer
Mit einer innovativen Lösung lassen sich Brandschutztüren barrierefrei umsetzen – auch bei knappen Platzverhältnissen. Brandschutzschiebetüren ermöglichen im Alltag die problemlose Durchfahrt mit Rollstühlen oder Spitalbetten und sorgen im Brandfall dennoch für die notwendige Sicherheit.
Automatische Schiebetüren mit Brandschutzfunktion sind die bevorzugte Wahl, wenn es darum geht, barrierefreie Durchgänge in Gebäuden zu schaffen. Als Brandschutztüren gewährleisten sie den notwendigen Schutz im Brandfall und sind dennoch nutzerfreundlich. Insbesondere bei stark frequentierten Durchgängen sind Schiebetüren eine ideale Lösung, da sie rasche Türöffnungen ermöglichen. Ihr Öffnungs- und Schliessmechanismus ist geräuscharm und ihre Lebensdauer ist sehr lang. Zudem muss die nutzende Person während des Öffnungsvorgangs im Gegensatz zur klassischen Drehtür keinen physischen Abstand vor der Schiebetür einhalten. Dies vereinfacht die Durchfahrt für Personen im Rollstuhl oder den Verkehrsfluss mit rollbaren Betten in Spitälern erheblich.
In Einrichtungen wie Krankenhäusern oder Pflegeheimen, in denen die Verschiebung von Patienten auf Betten oder Rollstühlen häufig vorkommt, sind Schiebetüren deshalb die optimale Lösung. Sie ermöglichen den reibungslosen und zügigen Transport von Patienten von einem Bereich zum anderen, ohne dass es zu Engpässen kommt. Dies kann im Notfall Leben retten und im Alltag die Effizienz deutlich steigern.
Herausforderung bei knappen Platzverhältnissen
Allerdings stossen herkömmliche Standardschiebetüren an ihre Grenzen, wenn die Platzverhältnisse begrenzt sind. Sie beanspruchen mit ihren geöffneten Schiebeflügeln einen grossen Teil des Durchgangsraums, was die Durchfahrtsbreite stark einschränkt. So ist etwa in einem Pflegeheim mit einer Korridorbreite von 3500 mm eine gleichzeitige Durchfahrt mit zwei Betten bei geöffneter Standardschiebetür nicht möglich.
Abbildung 1: Eingeschränkte Durchgangsbreite bei Standardschiebetüren (Beispiel 1600 mm) durch hohen Platzbedarf der geöffneten Schiebeflügel
Innovation im Brandschutz: Teleskopschiebetür
Die Antwort auf diese Herausforderung sind neu entwickelte automatische Teleskopschiebetüren mit Brandschutzfunktion. Sie gewährleisten selbst bei eingeschränkten Raumbreiten maximale Barrierefreiheit und erfüllen die Brandschutzklasse EI230.
Was ist eine Teleskopschiebetür?
1. Mehrere Türflügel auf eine oder beide Seiten des Durchgangs
Eine Teleskopschiebetür besteht aus mehreren einzelnen Türflügeln, die schmal und leicht sind. Die Anzahl der Türflügel variiert je nach Dimensionen des Durchgangs und den Anforderungen an die Durchgangsbreite. Die Türe öffnet sich jeweils durch eine horizontale Schiebebewegung von mehreren Türflügeln auf eine oder beide Seiten des jeweiligen Durchgangs.
2. Breitere Durchgänge dank Teleskopkonstruktion
Bei herkömmlichen Standardschiebetüren schieben sich beim Öffnungsvorgang zwei Türflügel horizontal und symmetrisch von der Mitte zur Seite. Verfügt die Standardschiebetür lediglich über einen Türflügel, öffnet sich die Tür durch die horizontale Bewegung des Flügels von der Öffnungsseite zur anderen Seite des Durchgangs. Doch die beweglichen Flügel beanspruchen in geöffnetem Zustand in ihrer gesamten Breite einen Teil der Öffnung und schränken so den freien Durchgang um die Breite dieser Schiebeflügel ein.
Bei der Teleskopschiebetür sammeln sich in geöffnetem Zustand alle Türflügel auf einer Seite: Öffnet sich die Tür, schieben sich die Flügel nacheinander in einem teleskopartigen Muster übereinander, wodurch eine deutlich grössere Durchgangsöffnung entsteht. Durchgänge lassen sich auf diese Weise besonders effizient nutzen, denn Teleskopschiebetüren schaffen einen um ca. 30% breiteren Durchgang als herkömmliche Standardschiebetüren – dies ist besonders vorteilhaft, wenn jeder Zentimeter zählt. Bei einer Raumbreite von z.B. 3500 mm bieten sie grosszügige Durchgangsbreiten von bis zu 2065 mm (s. Abbildung 2).
Abbildung 2: Erweiterte Durchgangsbreite bei Teleskopschiebetüren (Beispiel 2065 mm) dank geringerem Platzbedarf der Türelemente im geöffneten Zustand als bei Standardschiebetüren.
3. Brandschutzfunktion
Teleskopschiebetüren lassen sich auch mit Brandschutzfunktion ausstatten, um im Brandfall den erforderlichen Schutz zu bieten. Diese Türen erfüllen in der Regel die Brandschutzklasse EI230 und hemmen im Ernstfall wirksam die Ausbreitung von Feuer.
4. Hohe Öffnungsgeschwindigkeit
Die Teleskopschiebetüren zeichnen sich durch ihre hohe Öffnungsgeschwindigkeit aus: Sie beträgt bis zu 50 cm pro Sekunde. In Kombination mit einer berührungslosen Öffnungsautomatik bieten diese Türen nicht nur maximale Barrierefreiheit, sondern auch höchsten Komfort. Damit erleichtern sie auch bei hohem Personalaufkommen den reibungslosen Verkehrsfluss – sei es für Spitalbetten, Rollstühle oder den Personenverkehr.
5. Schlanke Türprofile für maximale Ästhetik
Ein weiteres Merkmal der Teleskopschiebetüren ist die schlanke Gestaltung der Türprofile. Mit den nur 70 Millimeter schmalen Türprofilen und grossen Glasflächen bieten sie ein hohes Mass an Gestaltungsfreiheit und bringen maximale Transparenz ins Gebäude. Dies trägt dazu bei, dass Räume offener und einladender wirken, ohne Abstriche bei der Sicherheit in Kauf nehmen zu müssen.
6. Integrierte Fluchtwegtüre
Da die Teleskopschiebetüren im Brandfall den Durchgang sicher verschliessen, dient ein im festen Seitenteil integrierter zusätzlicher Drehflügel als Fluchtweg. Dieses Element berücksichtigt und erfüllt die Fluchtwegtauglichkeit an die gesamte Konstruktion. Abbildungen 3 und 4 zeigen die auf der rechten Seite des Durchgangs eingebaute zusätzliche Fluchtwegtüre (Drehflügeltüre).

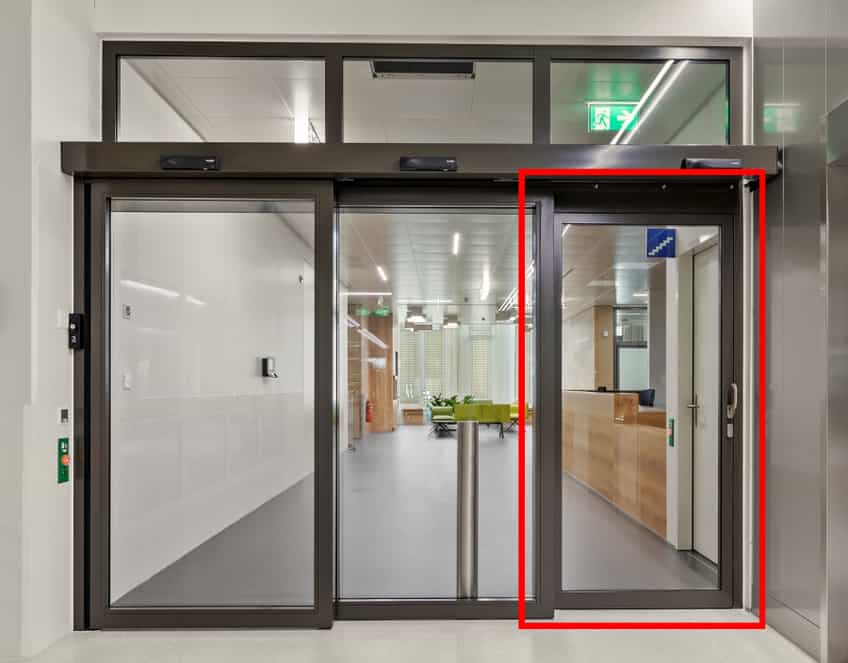

Abbildung 3 und 4: Fluchtwegtauglichkeit der Teleskopschiebetüre durch die im rechten Festteil des Durchgangs eingebaute zusätzliche Fluchtwegtüre (rot markiert).
Wahl des passenden Anbieters
Bei der Wahl des geeigneten Anbieters von Standard- oder Teleskopschiebetüren gilt es, mehrere Faktoren zu berücksichtigen. Der Anbieter sollte sowohl umfassende Beratungs- und Planungskompetenz bieten als auch über eine moderne und leistungsfähige Fertigungsumgebung für Brandschutzschiebetüren verfügen. Ebenso wichtig ist die Erfahrung der Montageteams bei der Installation der anspruchsvollen Technik und den elektrischen Schliesssystemen. Ein wichtiger Indikator für die Fachkompetenz eines Anbieters, ist die Anzahl der bereits umgesetzten Projekte mit Brandschutzschiebetüren und entsprechende Referenzen. Auf diese Weise ist gewährleistet, dass die barrierefreien Brandschutztüren nicht nur höchsten Sicherheitsansprüchen genügen, sondern sich auch optimal in die architektonische Gestaltung des Gebäudes einfügen.
